갱문 가시설 시공 절차 및 시공계획 ,

■ 작업절차(Flow)

1)갱문설치순서

2). 지보재 설치 상세도

■ 시공관리계획

가. 측 량

- 설계도서상의 위치확인 및 시공의 정밀성을 향상시키기 위해 시공전 측량을 실시한다.

- 기준점 설치시 반복 측량으로 정밀도를 높인다.



나. 갱문 가시설



(1) 갱문 가시설 설치전 갱구부 보강은 반드시 선행되어야 한다.



(2) 기초 콘크리트 타설

1) 지반의 안정과 침하를 방지하기 위하여 지보를 세울 자리에 반드시 암을 노출시켜

청소한다.

2) 청소후 기초 콘크리트를 타설한다.

3) 기초 콘크리트 타설시 지보재에 연결할 J형볼트와 h-beam(300*300)를 매입한다.



(3) 격자지보 설치

1) 격자지보 7조를 설치한 후 J형볼트와 지보를 고정시킨다. 연결부위는 고장력 볼트로 마무리한다.

2) 지보와 지보 사이에는 간격재를 견고하게 설치하여 지보재의 이동을 방지한다.

(4) 와이어메쉬, 철망, 간격재 설치

1) 와이어메쉬를 강지보에 고정시키고 종방향으로 30cm, 횡방향으로 15cm 겹이음

한다.

2) 숏크리트 타설시 움직임이 없도록 견고하게 고정한다.

3) 1차 숏크리트 타설에 대비하여 외부를 철망으로 막아서 고정시킨다



(5) 합판설치 - 1차 숏크리트 타설에 대비하여 외부를 합판으로 막아서 고정시킨다.



(6) 1차 숏크리트 타설(WET TYPE)

1) 숏크리트의 1회 타설두께는 100mm 이내로 하여야 한다.

- 갱문 가시설에 사용되는 숏크리트는 강섬유보강 숏크리트로 한다.

- 1차 숏크리트는 안쪽에 타설한다

2) 숏크리트 타설 작업원은 보호구 등을 착용하여 안전에 주의하여야 한다.



(7) 2차 숏크리트 타설(WET TYPE)

- 2차 숏크리트는 바깥쪽에 타설한다.



(8) 공사용 갱문은 개착터널 시공시 라이닝 외부거푸집으로 활용한다.(도면첨부)



■  품질관리계획

가. 일반사항

- 시공자는 건설공사의 시공 및 공사에 사용하는 자재(재료, 부재, 제품 및 설비기기를

포함한다)에 대한 품질관리의 기준을 다음에 정하는 바에 따라 성실하게 수행하여 고

품질의 제품을 생산하여 고객의 욕구에 최대한 부흥할 수 있도록 한다.



나. 품질관리계획

(1) 개요

(가) 시공자는 건설공사의 품질확보를 위하여 품질관리계획 또는 품질시험계획을

수립하여 발주처의 승인을 득한 후, 이에 따라 품질시험 및 검사를 실시 한다.



(나) 감독관은 시공자가 제출한 계획에 대한 내용을 검토하여 보완하여야 할 사항이

있는 경우 시공자에게 보완하도록 요구할 수 있으며 시공자는 이에 따라야 한다.



(2) 품질시험기준

(가) 건설공사용 자재의 규격 및 품질 등이 설계도서에 명시한 기준에 적합한지를

확인하기 위하여 품질시험 및 검사를 실시하여야 한다.



(나) 품질검사 전문기관이 발급한 시험성적서가 제출되는 자재(단, 발급한 날로부터

1년이 경과되지 않았으며 공공기관 사업장에서 발주자 대리인의 서명, 날인을

받아 시험의회하여 발급받은 시험성적서)에 한한다.



(다) 산업표준화법에 의한 한국산업규격표시품

(라) 관련법령에 의하여 품질검사를 받았거나 품질을 인증받은 자재

(3) 시험장소

(가) 품질시험은 현장시험을 실시하여야 한다.

(나) 현장시험실에서 시행할 수 없는 자재 품질시험은 품질검사전문기관(국,공립시험

기관 또는 건설교통부장관이 지정한 자)에 의뢰하여 시행한다.



(다) 현장시험실 또는 품질검사 전문기관에 의뢰 시험하여 부적합한 자재는 제조공장

에서 품질시험, 검사를 시행할 수 있다.



(4) 결과기록

(가) 시공자는 품질시험, 검사대장 및 품목별시험, 검사작업일지에 품질시험,

검사의 결과를 기재하여 감독이 확인하여야 한다.

(나) 시공자는 품질시험 또는 검사를 완료할 때에 품질시험, 검사성과 총괄표를 작성

하고 당해 건설공사에 대한 기성 검사원, 준공검사원 제출시 또는 예비준공검사 신청시 발주처에 이를 제출하여야 한다.

(5) 품질검사서류

(가) 품질관리업무의 지속적이고 효율적인 처리를 위해 다음과 같은 서류를 기록,

보전하도록 한다.

- 자재 검수요청서 작성

- 품질관리계획 또는 품질시험계획 - 품질시험, 검사대장

- 품질시험, 검사성과 총괄표

- 사급자재 검수부

- 품질시험, 검사 불합격자재조치표

(6) 품질검사항목



(7) 시험종목 및 시험계획

(9) 품질관리시험 계획

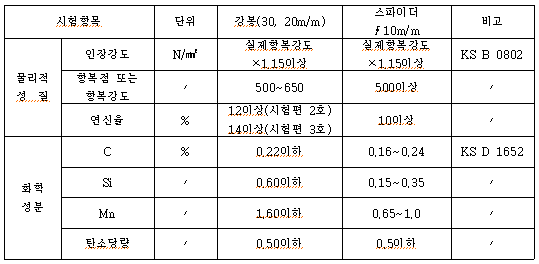

1) 규격 : 70*20*30

2) 강봉(∮30, ∮20m/m), 스파이더(∮10m/m)

※탄소당량 Ce = C + Si/24 + Mn/6 + Ni/15 + Cr/5 + Cu/13 + Mo/4

3) 환봉 스파이더 용접부 시험
